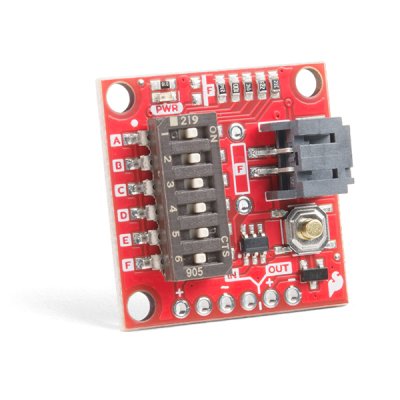

SparkFun Nano Power Timer

  • Artikelnummer: 269014
  • GTIN: 5060627393980
  • Kategorie: SparkFun

Manchmal möchten wir unsere Projekte einschalten, aber manchmal möchten wir sie für eine Weile ausschalten, um Strom zu sparen. Der SparkFun Nano Power Timer läuft mit nur minimalem Stromverbrauch (ca. 35 nA) und schaltet Ihr Projekt nach einer festgelegten Zeit ein. Wenn Sie mit der Abfrage Ihrer Sensoren, dem Posten von Daten im Internet, dem Schreiben in Ihren Logger oder der Planung der Weltherrschaft fertig sind, kann Ihr Mikrocontroller dem Nano Power Timer mitteilen, den Strom auszuschalten. Sie müssen Ihren Mikrocontroller nicht mehr den ganzen Tag laufen lassen, wenn Sie nur einmal pro Stunde die Umgebungstemperatur ablesen möchten.
Die Verzögerung des TPL5110 wird mithilfe von Widerständen konfiguriert. Wir haben einen Sechswege-DIP-Schalter hinzugefügt, um einen der fünf vorinstallierten Widerstände auszuwählen. Der sechste Schalter ist an einem Pad befestigt, um Ihren eigenen PTH- (oder SMD-)Widerstand hinzuzufügen. Die mit den vorinstallierten Headern verbundenen Verzögerungen werden zur schnellen Einrichtung auf der Unterseite der Platine angezeigt. Darüber hinaus können Sie mehr als einen Schalter auswählen, um die Widerstände parallel zu kombinieren (bis zu 26 Optionen, den benutzerdefinierten Widerstand nicht inbegriffen). In der Anschlussanleitung finden Sie eine schöne Tabelle mit dem Gesamtwiderstand und der entsprechenden Verzögerung für jede Kombination.
Der Nano Power Timer kann Spannungen zwischen 1,8 V und 5,5 V sowie Strom bis zu 1,1 A mit Zeiten von 100 ms bis zwei Stunden verarbeiten (vorkonfigurierte Einstellungen reichen von 30 s bis 2 h). Auf der Platine finden Sie eine Taste, mit der Sie die Verzögerung schnell überschreiben können, sodass Sie Ihr Projekt einschalten können, wann immer Sie möchten.

9,95 €
inkl. 19% USt. , zzgl. Versand (Briefpost / Warenpost EU)
  • Sofort verfügbar
  • Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)
Stück
