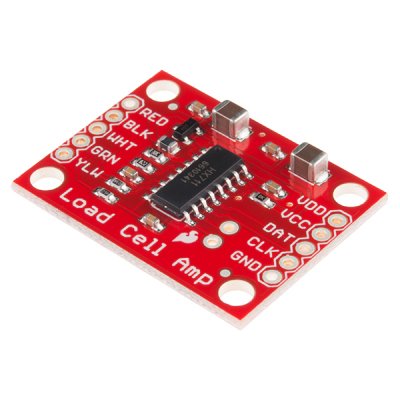

SparkFun Load Cell Amplifier - HX711

  • Artikelnummer: 269007
  • GTIN: 7431904726742
  • Kategorie: Metall

Der SparkFun-Wägezellenverstärker ist eine kleine Breakout-Platine für den HX711-IC, mit der Sie Wägezellen einfach auslesen können, um das Gewicht zu messen. Wenn Sie den Verstärker an Ihren Mikrocontroller anschließen, können Sie die Änderungen im Widerstand der Wägezelle ablesen und mit etwas Kalibrierung sehr genaue Gewichtsmessungen erhalten. Dies kann nützlich sein, um Ihre eigene Industriewaage, Prozesssteuerung oder einfache Anwesenheitserkennung zu erstellen.
Diese Version des SparkFun-Wägezellenverstärkers weist einige Änderungen auf, nach denen Sie ausdrücklich gefragt haben! Wir haben die analoge und digitale Versorgung getrennt und eine 3,3uH-Induktivität und einen 0,1uF-Filterkondensator für die digitale Versorgung hinzugefügt. Brauchen Sie noch mehr? Testen Sie die SparkFun Qwiic-Waage. Es verfügt über alle Funktionen des HX711, verfügt jedoch über zusätzliche Bibliotheksunterstützung, eine echte I2C-Schnittstelle und erfordert kein Löten!
Der HX711 nutzt zur Kommunikation eine Zweidrahtschnittstelle (Takt und Daten). Die GPIO-Pins jedes Mikrocontrollers sollten funktionieren, und es wurden zahlreiche Bibliotheken geschrieben, die das Lesen von Daten vom HX711 erleichtern.
Wägezellen verwenden für den Anschluss an den HX711 eine Vierdraht-Wheatstone-Brückenkonfiguration. Dies sind üblicherweise die Farben ROT, BLK, WHT, GRN und YLW. Jede Farbe entspricht der herkömmlichen Farbkodierung von Wägezellen:

  • Rot (Erregung+ oder VCC)
  • Schwarz (Erregungs- oder GND)
  • Weiß (Verstärker-, Signal- oder Ausgangs-)
  • Grün (A+, S+ oder O+)
  • Gelb (Schild)

Der YLW-Pin fungiert als optionaler Eingang, der nicht mit dem Dehnungsmessstreifen verbunden ist, sondern zur Erdung und Abschirmung gegen äußere elektromagnetische Störungen (EMI) dient. Bitte beachten Sie, dass einige Wägezellen möglicherweise geringfügige Abweichungen in der Farbcodierung aufweisen.

12,00 €
inkl. 19% USt. , zzgl. Versand (Briefpost / Warenpost EU)
Unverbindliche Preisempfehlung des Herstellers: 14,95 €
(Sie sparen 19.73%, also 2,95 €)
  • Sofort verfügbar
  • Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)
