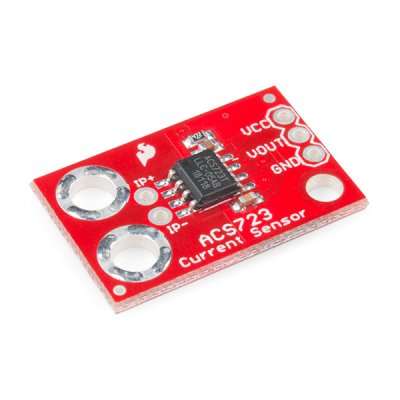

SparkFun Current Sensor Breakout

  • Artikelnummer: 269020
  • GTIN: 0845156008919
  • Kategorie: SparkFun

Das SparkFun Current Sensor Breakout ist eine hochpräzise Platine, die den ACS723 für Anwendungen zur Erfassung von mäßigem Wechsel- und Gleichstrom verwendet. Der ACS723-Sensor verwendet einen Hall-Effekt-Sensor, um eine Spannung relativ zum Strom auszugeben, der durch die IP+- und IP--Pins auf der Platine fließt. Der Vorteil der Verwendung eines Hall-Effekt-Sensors besteht insbesondere darin, dass der zu erfassende Schaltkreis und der Schaltkreis, der den Sensor liest, elektrisch isoliert sind. Dies bedeutet, dass der erfasste Schaltkreis, obwohl Ihr Arduino mit 5 V läuft, mit höheren Gleich- oder Wechselspannungen betrieben werden kann!
Das SparkFun Current Sensor Breakout misst sowohl Gleich- als auch Wechselströme bis zu 5 A, verfügt über eine vollständige elektrische Isolierung der gemessenen und erfassten Schaltkreise und hat eine Basisempfindlichkeit von 400 mV/A. Obwohl der analoge Ausgang auf 80 kHz einstellbar ist, wurde die Bandbreite des Breitenfilters des ACS723 Sensor Breakout auf 20 kHz eingestellt, um Rauschen bei Verwendung mit hohen Verstärkungen zu reduzieren. Die volle Bandbreite des Sensors von 80 kHz kann durch Schließen des Jumpers JP1 (Bandwidth Select) auf der Rückseite der Platine wiederhergestellt werden.

14,95 €
inkl. 19% USt. , zzgl. Versand (Briefpost / Warenpost EU)
  • Sofort verfügbar
  • Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)
Stück
