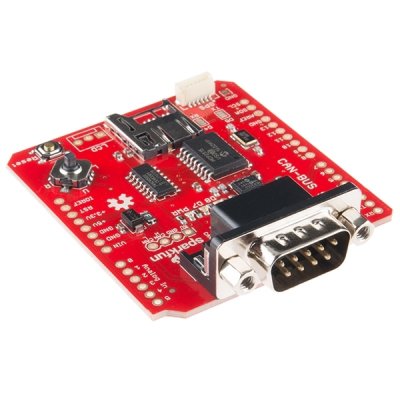

SparkFun CAN-BUS Shield
Hier wird dein Arduino nicht mehr brav herumexperimentieren – er wird zum Bordcomputer im Tarnmodus.
Das CAN-BUS Shield für Arduino/RedBoard ist im Grunde dein direkter Draht ins Nervensystem des Fahrzeugs. Einfach draufstecken – und plötzlich kannst du Daten abgreifen, die normalerweise tief im Steuergerät versteckt sind: Kühlmitteltemperatur, Drosselklappenstellung, Geschwindigkeit, Drehzahl und alles, was dein Auto sonst nur sehr selektiv mit dir teilt.
Kurz gesagt: Dein Auto wird gesprächiger. Und du entscheidest, was es preisgibt.
Technisch ist das Ganze natürlich kein Spielzeug, sondern sauber durchdacht: CAN 2.0B mit bis zu 1 Mb/s, schnelle SPI-Anbindung (10 MHz), Standard- und erweiterte Frames – also genug Bandbreite, um selbst datenhungrige Projekte glücklich zu machen. Die Kommunikation läuft über einen robusten 9-poligen Sub-D Anschluss (OBD-II-ready), inklusive Schutz gegen Verpolung und mit rücksetzbarer Sicherung. Selbst wenn du experimentierst, bleibt die Hardware gelassen.
Im Inneren arbeitet ein bewährtes Duo: der MCP2515 CAN-Controller zusammen mit dem MCP2551 Transceiver – quasi das Dolmetscher-Team zwischen Mikrocontroller und Fahrzeugnetzwerk. Und weil ein gutes Projekt selten bei „nur Daten lesen“ endet, gibt’s noch einen uSD-Kartenslot, einen seriellen LCD-Anschluss und sogar Support für ein GPS-Modul (EM506). Damit wird aus deinem Arduino schnell ein echtes On-Board-Datenzentrum.
Heißt konkret: Du kannst nicht nur live auslesen, was dein Auto so treibt, sondern die Daten auch loggen, visualisieren oder direkt ins Cockpit-Projekt einbauen – vom DIY-Digitaltacho bis zur eigenen Telemetrie-Anzeige.
Kleiner Realitätscheck: Ein DB9-Kabel musst du separat besorgen. Und ja, das Ganze ist offiziell eine Kooperation mit SK Pang Electronics – also kein Bastel-Chaos, sondern ernstzunehmende Technik mit Entwickler-Rückendeckung.
Fazit: Dieses Shield macht aus deinem Arduino keinen Hackerfilm-Helden – aber ziemlich sicher den nerdigsten Beifahrer, den dein Auto je hatte.
